WebSphere MQ: 分散キューイング (3) チャネル・イニシエーター
· 約5分
前回までの分散キューイング記事の続き。WebSphere MQのチャネル・イニシエーターの機能の確認をする。参考文献は記事末尾をご参照。
前回のリモート・トリガリングがメッセージの受信側のキューのトリガー・モニター設定なら、チャネル・イニシエーターは送信側チャネルのトリガー・モニターとしての機能を提供する。これは、トランスミッション・キューをトリガー付きキューとして設定することで、トリガリング条件を満たすメッセージがputされると、トリガー・メッセージがイニシエーション・キューに送付され、対応する送信側チャネルをSTARTさせる為にチャネル・イニシエーターが起動させる。

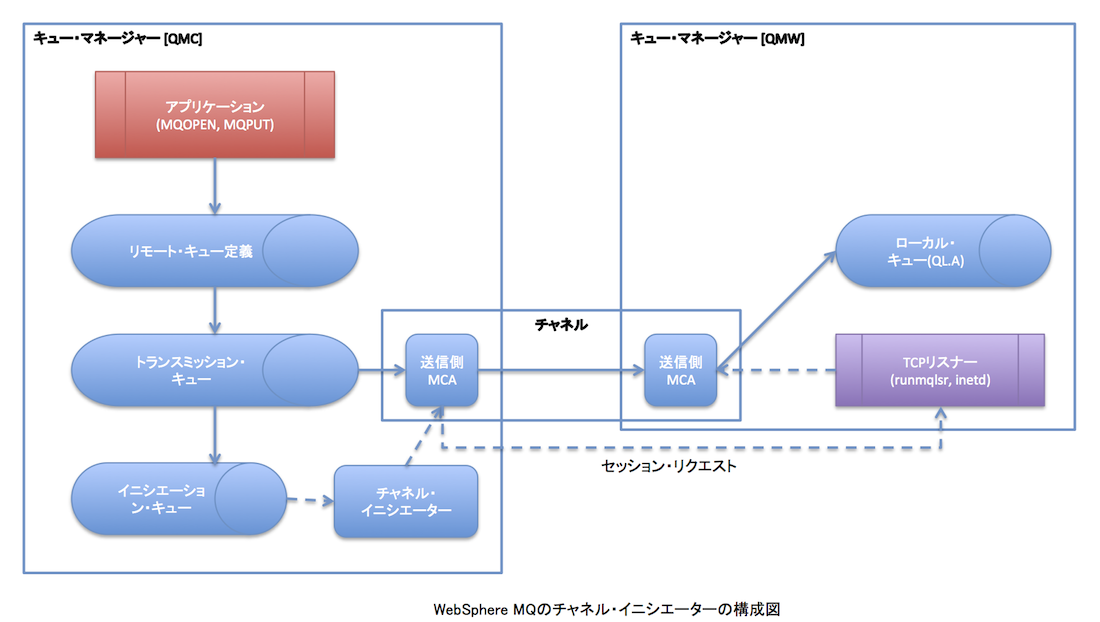

チャネル・イニシエーターのトリガリング構成図
※画像はクリックすると拡大します。
チャネル・イニシエーターの構成定義
トランスミッション・キューのトリガリングを有効化しチャネルの切断間隔を30秒に設定する。その後送信側のチャネルを再起動し30秒で切れることを確認する。
QMC側
$ runmqsc QMC < exe4.txt
Starting MQSC for queue manager QMC.
1 : alter ql(QMW) trigger +
: trigtype(FIRST) +
: trigdata(QMC.QMW) +
: initq(SYSTEM.CHANNEL.INITQ)
AMQ8008: WebSphere MQ queue changed.
2 : alter channel(QMC.QMW) chltype(SDR) +
: discint(30)
AMQ8016: WebSphere MQ channel changed.
:
2 MQSC commands read.
No commands have a syntax error.
All valid MQSC commands were processed.
STOP CHL(QMC.QMW)
15 : STOP CHL(QMC.QMW)
AMQ9533: Channel 'QMC.QMW' is not currently active.
START CHL(QMC.QMW)
16 : START CHL(QMC.QMW)
AMQ8018: Start WebSphere MQ channel accepted.
DIS CHSTATUS(QMC.QMW)
17 : DIS CHSTATUS(QMC.QMW)
AMQ8417: Display Channel Status details.
CHANNEL(QMC.QMW) CHLTYPE(SDR)
CONNAME(127.0.0.1(1414)) CURRENT
RQMNAME(QMW) STATUS(RUNNING)
SUBSTATE(MQGET) XMITQ(QMW)
＜STARTから30秒後に再度ステータス確認＞
DIS CHSTATUS(QMC.QMW)
18 : DIS CHSTATUS(QMC.QMW)
AMQ8420: Channel Status not found.
QMW側
$ runmqsc QMW < exe4w.txt
Starting MQSC for queue manager QMW.
1 : alter ql(QMC) trigger +
: trigtype(FIRST) +
: trigdata(QMW.QMC) +
: initq(SYSTEM.CHANNEL.INITQ)
AMQ8008: WebSphere MQ queue changed.
2 : alter channel(QMW.QMC) chltype(SDR) +
: discint(30)
AMQ8016: WebSphere MQ channel changed.
:
2 MQSC commands read.
No commands have a syntax error.
All valid MQSC commands were processed.
STOP CHL(QMW.QMC)
5 : STOP CHL(QMW.QMC)
AMQ9533: Channel 'QMW.QMC' is not currently active.
START CHL(QMW.QMC)
6 : START CHL(QMW.QMC)
AMQ8018: Start WebSphere MQ channel accepted.
DIS CHSTATUS(QMW.QMC)
8 : DIS CHSTATUS(QMW.QMC)
AMQ8417: Display Channel Status details.
CHANNEL(QMW.QMC) CHLTYPE(SDR)
CONNAME(127.0.0.1(4141)) CURRENT
RQMNAME(QMC) STATUS(RUNNING)
SUBSTATE(MQGET) XMITQ(QMC)
＜STARTから30秒後に再度ステータス確認＞
DIS CHSTATUS(QMW.QMC)
9 : DIS CHSTATUS(QMW.QMC)
AMQ8420: Channel Status not found.
チャネル・イニシエーターの動作確認
amqsputを用いてリモート・キューQRMT.Aにメッセージをputする。ただし、事前に双方のローカル・キューQL.Aのトリガリング機能は無効にしておく(このトリガリングはamqsreq用の為)。
ALTER QL(QL.A) NOTRIGGER
19 : ALTER QL(QL.A) NOTRIGGER
AMQ8008: WebSphere MQ queue changed.
ここでは例としてQMC→QMWへのPUTを確認する。
$ amqsput QRMT.A QMC
Sample AMQSPUT0 start
target queue is QRMT.A
I send a message from QMC manager.
Sample AMQSPUT0 end
$ amqsget QL.A QMW
Sample AMQSGET0 start
message
no more messages
Sample AMQSGET0 end
$
_確かにチャネルが自動起動してメッセージが送信されたことを確認できた。続けてamqsreqで検証するべくQL.Aのトリガーを有効化する。
alter ql(QL.A) trigger
11 : alter ql(QL.A) trigger
AMQ8008: WebSphere MQ queue changed.
次にQMW上でトリガー・モニターを起動する。
$ runmqtrm -q QL.INITQ -m QMW
01/14/13 00:02:31 : WebSphere MQ trigger monitor started.
＜後述のamqsreqを実行すると下記のメッセージが出力される＞
__________________________________________________
01/14/13 00:02:36 : Waiting for a trigger message
/opt/mqm/samp/bin/amqsech 'TMC 2QL.A PR.ECHO /opt/mqm/samp/bin/amqsech QMW '
Sample AMQSECHA start
I send a message from QMC with amqsreq.
MQGET ended with reason code 2033
Sample AMQSECHA end
01/14/13 00:03:50 : End of application trigger.
__________________________________________________
01/14/13 00:03:50 : Waiting for a trigger message
そして、QMC上でamqsreqを実行する。
$ amqsreq QRMT.A QMC QM.REPLY
Sample AMQSREQ0 start
server queue is QRMT.A
replies to AMQ.50F2939020004E02
I send a message from QMC with amqsreq.
response
no more replies
Sample AMQSREQ0 end
$
_以上より、QMC, QMW上の両チャネルが自動的に起動しメッセージを送受できることを確認できた。 最後にローカル・キューQL.Aのトリガー機能をオフにする。
ALTER QL(QL.A) NOTRIGGER
参考文献
- WebSphere MQ System Administration Guide Version 7.0
- WebSphere MQ 入門書
- MQ設計虎の巻: 第2回「WebSphere MQの特長と主な機能（後編）」
