WebSphere MQ: 分散キューイング (1) Sender, Receiver
· 約4分
WebSphere MQにおける異なるシステム間でのメッセージの送受信機能について確認する。前回までの記事はこちら。参考ドキュメントは記事の末尾をご参照。
分散キューイングの構成
※画像はクリックすると拡大します。

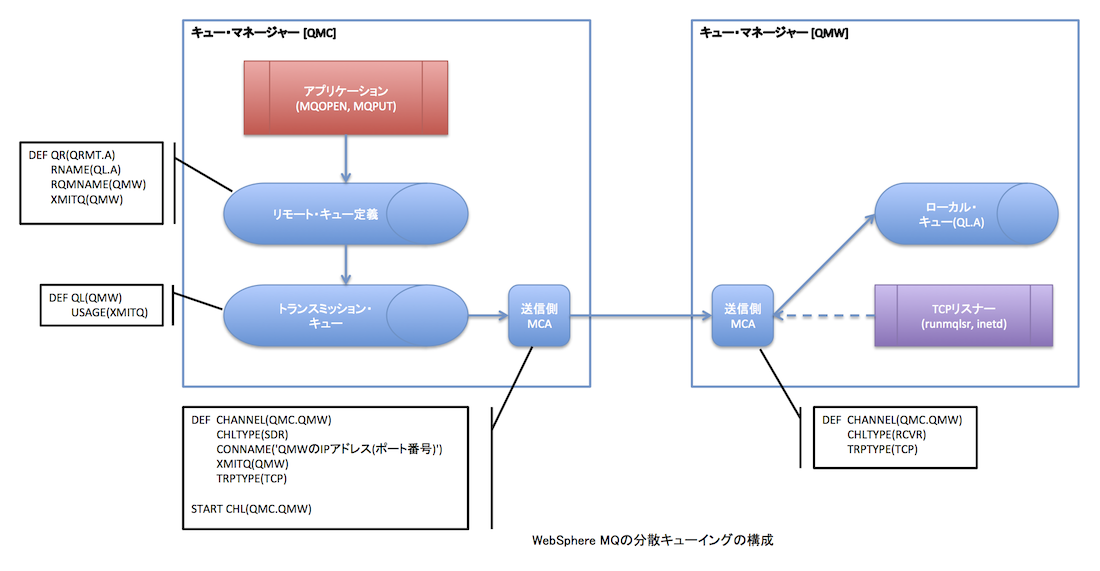

上図はキュー・マネージャーQMC→QMWへのメッセージ送信時の各オブジェクトの定義例と必要要素を図示したもの。上図のメッセージ・フローは一方通行だが、下記のサンプルはQMC, QMWにSender, Receiverの双方を作成して、両キュー・マネージャー間のメッセージ通信機能を確認する。
接続オブジェクトの定義 - QMC側
本来であれば、QMC, QMWはそれぞれ別のシステム上に設置されて通信させるものだが、今回は検証環境の都合上、同システム上に2つのキュー・マネージャーを定義して通信をさせる。先ずはQMCというキュー・マネージャーを定義しSTARTさせる。その後、サンプル・プログラムを使用するための初期設定スクリプトを実行する。
$ crtmqm QMC
$ strmqm QMC
$ runmqsc QMC < /opt/mqm/samp/amqscos0.tst
続けて、送信・受信チャネル、トランスミッション・キュー、リモート・キュー定義、及びDead-Letterキューを作成する。
$ vi exe3.txt
DEF CHL(QMC.QMW) CHLTYPE(SDR) REPLACE +
TRPTYPE(TCP) +
CONNAME('127.0.0.1(1414)') +
XMITQ(QMW) PROPCTL(NONE)
DEF CHL(QMW.QMC) CHLTYPE(RCVR) REPLACE TRPTYPE(TCP)
DEF QL(QMW) REPLACE USAGE(XMITQ)
DEF QL(DLQ) REPLACE
ALTER QMGR DEADQ(DLQ)
DEF QL(QL.A) REPLACE
DEF QR(QRMT.A) REPLACE +
RNAME(QL.A) RQMNAME(QMW) +
XMITQ(QMW)
$ runmqsc QMC < exe3.txt
接続オブジェクトの定義 - QMW側
QMC側と同様にキュー・マネージャーと接続オブジェクトを定義する。
$ crtmqm QMW
$ strmqm QMW
$ runmqsc QMW < /opt/mqm/samp/amqscos0.tst
$ vi exe3w.txt
DEF CHL(QMW.QMC) CHLTYPE(SDR) REPLACE +
TRPTYPE(TCP) +
CONNAME('127.0.0.1(4141)') +
XMITQ(QMC) PROPCTL(NONE)
DEF CHL(QMC.QMW) CHLTYPE(RCVR) REPLACE TRPTYPE(TCP)
DEF QL(QMC) REPLACE USAGE(XMITQ)
DEF QL(DLQ) REPLACE
ALTER QMGR DEADQ(DLQ)
DEF QL(QL.A) REPLACE
DEF QR(QRMT.A) REPLACE +
RNAME(QL.A) RQMNAME(QMC) +
XMITQ(QMC)
$ runmqsc QMW < exe3w.txt
接続テスト
双方のコマンドプロンプトで所定のポートをlistenするリスナーを起動する。
QMC側
runmqlsr -t TCP -p 4141 -m QMC
QMW側
runmqlsr -t TCP -p 1414 -m QMW
双方からrunmqscコマンド・インターフェイス上のMQ PINGを実施しチャネル定義を確認する。
QMC側
ping chl(QMC.QMW)
1 : ping chl(QMC.QMW)
AMQ8020: Ping WebSphere MQ channel complete.
start chl(QMC.QMW)
2 : start chl(QMC.QMW)
AMQ8018: Start WebSphere MQ channel accepted.
QMW側
ping chl(QMW.QMC)
1 : ping chl(QMW.QMC)
AMQ8020: Ping WebSphere MQ channel complete.
start chl(QMW.QMC)
2 : start chl(QMW.QMC)
AMQ8018: Start WebSphere MQ channel accepted.
メッセージのput
試しにQMC→QMWへのメッセージのputをする。
$ amqsput QRMT.A QMC
Sample AMQSPUT0 start
target queue is QRMT.A
I send a message from QMC.
Sample AMQSPUT0 end
$ amqsbcg QL.A QMW
AMQSBCG0 - starts here
**********************
MQOPEN - 'QL.A'
MQGET of message number 1
****Message descriptor****
StrucId : 'MD ' Version : 2
Report : 0 MsgType : 8
Expiry : -1 Feedback : 0
Encoding : 546 CodedCharSetId : 819
Format : 'MQSTR '
Priority : 0 Persistence : 0
MsgId : X'414D5120514D432020202020202020209093F25002350020'
CorrelId : X'000000000000000000000000000000000000000000000000'
BackoutCount : 0
ReplyToQ : ' '
ReplyToQMgr : 'QMC '
** Identity Context
UserIdentifier : 'mqm '
AccountingToken :
X'0334393600000000000000000000000000000000000000000000000000000006'
ApplIdentityData : ' '
** Origin Context
PutApplType : '6'
PutApplName : 'amqsput '
PutDate : '20130113' PutTime : '11370619'
ApplOriginData : ' '
GroupId : X'000000000000000000000000000000000000000000000000'
MsgSeqNumber : '1'
Offset : '0'
MsgFlags : '0'
OriginalLength : '-1'
**** Message ****
length - 26 bytes
00000000: 4920 7365 6E64 2061 206D 6573 7361 6765 'I send a message'
00000010: 2066 726F 6D20 514D 432E ' from QMC. '
No more messages
MQCLOSE
MQDISC
$
正常にメッセージが送信されていることを確認できた。続いてQMW→QMCへのメッセージの送信確認をする。
$ amqsget QL.A QMW
Sample AMQSGET0 start
message
no more messages
Sample AMQSGET0 end
$
$ amqsput QRMT.A QMW
Sample AMQSPUT0 start
target queue is QRMT.A
I send a message from QMW
Sample AMQSPUT0 end
$ amqsget QL.A QMC
Sample AMQSGET0 start
message
no more messages
Sample AMQSGET0 end
$
__確かに送信できていることを確認できた。
参考文献
- WebSphere MQ System Administration Guide Version 7.0
- WebSphere MQ 入門書
